抄板過程中，雙電源自動切換電路的原理是什么？
發表時間：2021-05-18 09:38:39 人氣：3973
雙電源切換應用也非常廣，我們簡單看一下怎么用繼電器，接觸器實現自動切換。
兩個接觸器實現切換備用電源的線圈走主接觸器的常閉點，主電源接觸器吸合主電路導通。主電源斷電，備用電源通過主接觸器的常閉點導通。如果主電源恢復正常，備用電源斷開。當然你也可以用接觸器互鎖來實現，就是麻煩一點，而且主電源和備用電源同時有電時怎么辦？所以還要接成順序工作的那種，沒必要那么麻煩，方法不唯一。

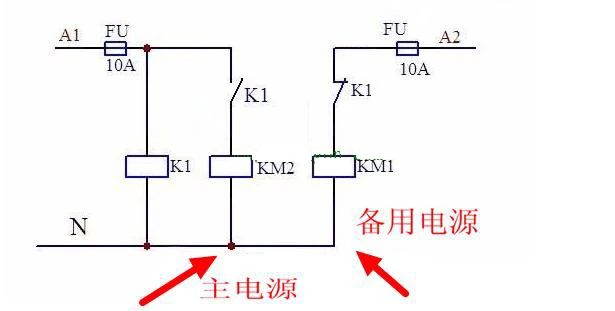

一個繼電器兩個接觸器主電源的接觸器線圈走繼電器的常開觸點，備用電源的接觸器線圈走繼電器的常閉觸點。主線路有電的時候，繼電器吸合，常開觸點閉合，主線路導通。常閉觸點斷開，備用電源不工作。當主線路斷電的時候，繼電器也斷電。常開觸點恢復初始斷開狀態，主線路斷開。備用電路的接觸器通過繼電器的常閉觸點開始工作。

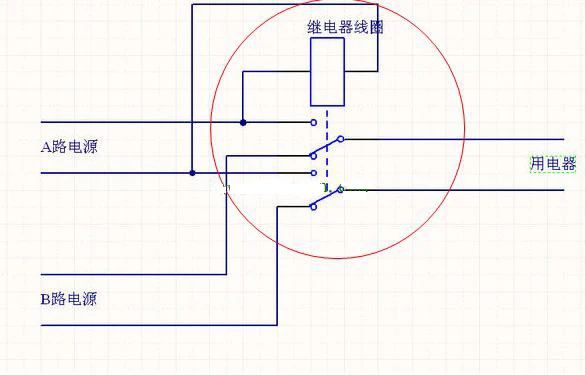

雙轉換觸點繼電器這個和上面的類似，只不過這個繼電器是雙轉換觸點，通電時，兩組觸點閉合。斷電時兩組觸點閉合。一個電器元件就可以完成。如果A路是單相220伏電源，繼電器的線圈電壓也選用交流220伏的。
接觸器和繼電器在通斷電的時候有時間差，對用電要求很高的設備或者電器會有短暫的反應。比如燈泡明顯閃爍了一下，電機停頓了一下。如果是自鎖線路，你會發現用電設備不工作了。
雙電源轉換開關這個成本有點高，需要手動。如果動手能力強的朋友，完全可以自己動手組裝一個控制電路。電源轉換肯定有短暫的時間差，不可能中間不斷電達到無縫連接。
雙電源切換開關PC級和CB級的區分

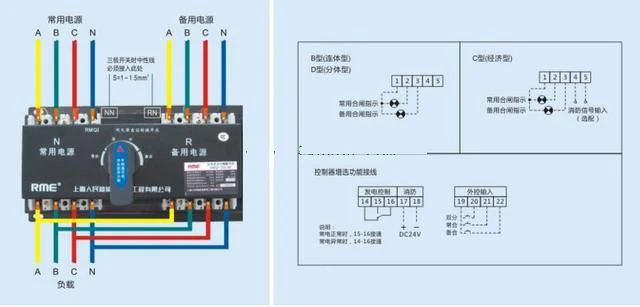

雙電源切換開關分PC級和CB級，兩者結構大致一樣。PC級是隔離型的，就像雙投刀開關，加上操作機構構成的。CB級是斷路器保護型的，由兩個斷路器加操作機構組成，有過載短路保護，和斷路器保護一樣。用戶在選擇時應從以下幾方面來考慮。
（1）從可靠性角度考慮。PC級的比CB級的可靠性高一些，PC級使用的是機械+電子轉換動作鎖，CB級使用的是電子轉換動作鎖。所以在一些安全性要求比較高的工作產所，建議選擇物PC級產品。
（2）從切換時間角度考慮。兩種產品切換時間不一樣，PC級產品在減速電機上使用比較普遍，因為電機轉速高（16-22r /min），電路發生故障后，需等電機轉速減速到一定程度觸發開關動作機構才能斷開，動作時間比較慢，雖然切換時間慢，但是作為機械產品更多的還是從耐用性角度來考慮。CB級產品常用在居民樓中，故障電源斷開容易，切換時間快速。
（3）PC級雙電源切換開關沒有短路保護功能，用戶是否額外增加斷路器應根據電路系統是否需要來考慮。雙電源切換開關它的作用是實現雙路電源轉換作用，有無短路保護功能不會對它的運行影響。很多人認為短路功能是用來保護開關，這是錯誤的理解誤區。
（4）加裝隔離開關，會占用空間、增加成本，降低可靠性，建議工業用電系統中隔離開關需控制安裝數量，在居民樓層中沒必要設置隔離開關。
