華為40W超級快充充電頭內部結構拆解圖
發表時間：2021-12-17 10:00:00 人氣：15394
華為40W超級快充充電頭的拆解就知道了，內部可以說是塞的滿滿的，電路板上密密麻麻各種元器件。
手機充電器基本組成：濾波電容，這個元件非常重要，占據體積空間也是大一點，各種電感、電阻、高頻變壓器、整流二極管、開關管、各種控制芯片、以及各種輸出控制和保護電路構成。

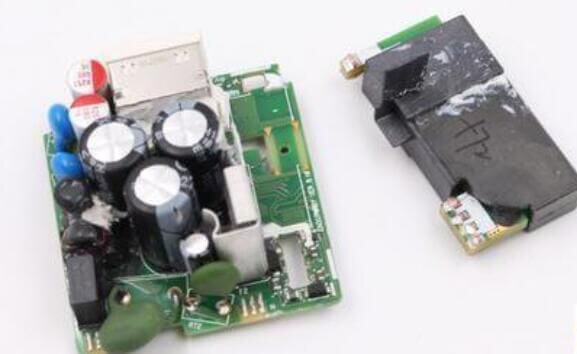

我們可以看一下上圖的華為40W超級快充充電頭拆解圖，中間三個圓柱體元器件就是充電器必備的濾波電容，它比較占用空間，越大它的濾波效果更加好，非嚴格來說充電器輸出電壓更加穩定平滑。

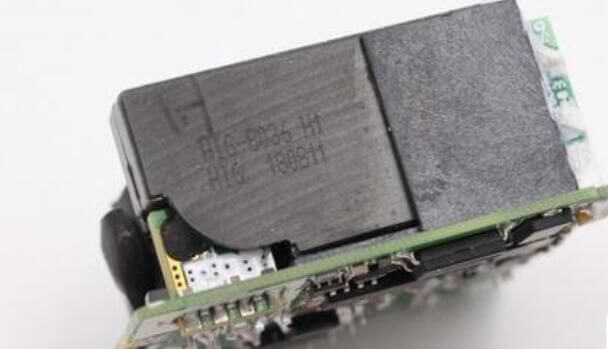

而為了使得充電器輸出功率更加大，高功率同時帶來低的發熱和防水作用，充電器內部也進行了灌膠處理，不僅能夠進行防水，而且還可以起到固定元器件和散熱作用。
我們也可以來看看蘋果祖?zhèn)鞯某潆娖鳎瑐€頭非常的小，它的內部也是比較滿，但是它的輸出功率很低，也就是輸出5W。而華為的充電器為了達到更大的輸出功率，就得使用更多的元器件，就不得不把體積做大。

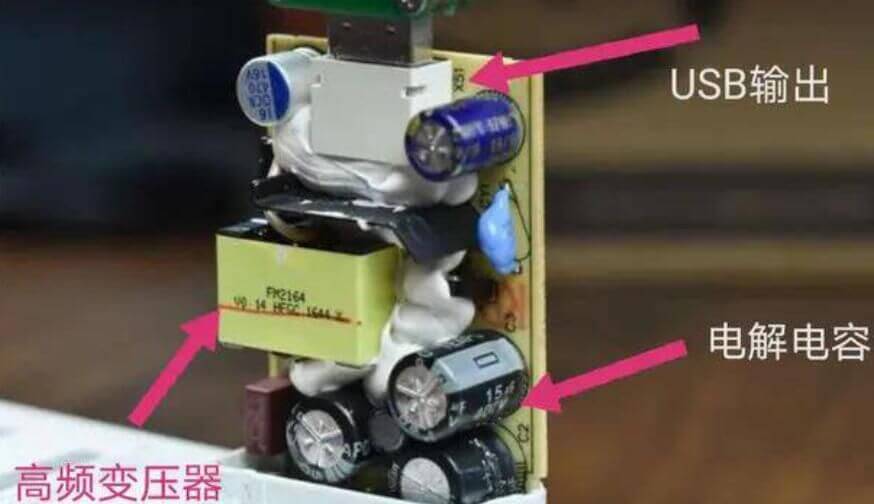

再拿濾波電容和高頻變壓器來說，快充充電器的電壓用的比較高，它對電容要求也是比較高，耐壓值不同的電容它的體積不同。即使是一樣容量大小的電容，耐壓值越高它的體積越大。
而由于快充的輸出功率更加高，它對變壓器要求不同于普通充電器，它的高頻變壓器體積會更加大一點，開關管也會更大一點。
這里再說一下現在氮化鎵充電器，普通充電器用的開關管基本都是硅和鍺半導體材料做成，但是這類材料目前來說差不多已經發展到一個極限。
而用氮化鎵做開關管，就可以大幅度提升開關頻率，開關頻率高了它就可以達到更高的效率、更低的發熱、更小的體積。也就是同樣輸出功率情況下，它的體積更加小。
結語：

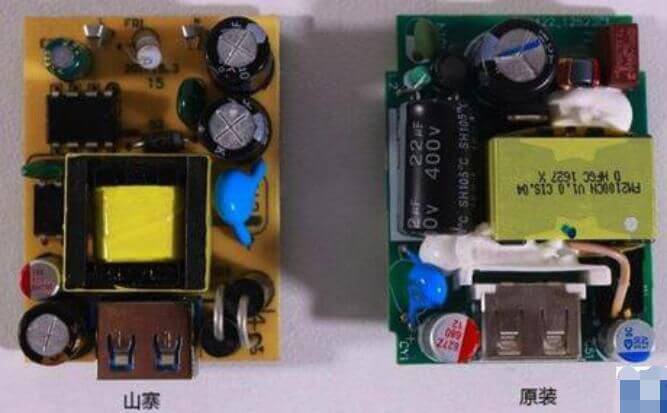

同時建議購買原裝或者大牌子充電器，下圖就是原裝和山寨充電器對比。雜牌子做工和用料都是比較差，能省則省了，并且大部分也是功率虛標，發熱比較嚴重。
而原裝的做工和用料都是非常不錯，功率不虛標，工作過程中發熱也不是很高，兼容性和安全性更加的好。
