PCB抄板，即在已經有電子產品實物和電路板實物的前提下，利用反向研發技術手段對電路板進行逆向解析，將原有產品的PCB文件、物料清單(BOM)文件、原理圖文件等技術文件以及PCB絲印生產文件進行1：1的還原，然后再利用這些技術文件和生產文件進行PCB制板、元器件焊接、飛針測試、電路板調試，完成原電路板樣板的完整復制。本文介紹了PCB抄板行業未來將涉及到的技術Wi-Fi 6射頻技術。

1. 802.11ax關鍵技術簡介

802.11ax協議（也稱Wi-Fi 6，Wi-Fi 5指802.11ac）是為了滿足高密度場景下用戶速率和體驗需求而提出的。類似于3GPP 5G NR中的eMBB應用場景，其目的是提升高密集場景的用戶速率，從而獲得更好的用戶峰值數據體驗。2013年3月TG（Task Group）工作組成立，2014年開始研究802.11ax標準，2016年提出802.11ax的初始草案，并于2019年正式發布標準。

表1. 802.11ax的物理層參數相對于前兩代技術的主要不同點

相對于前幾代的技術，802.11ax的新增功能特點主要有如下：

(1). 擴展了信號的覆蓋范圍。由于802.11ax標準每符號持續時間從原來的3.2us提升到12.8us，更長的發送時間可降低終端丟包率和抗多徑衰落；此外802.11ax最小可僅使用2MHz頻寬進行窄帶傳輸，有效降低頻段噪聲干擾，提升了終端接受靈敏度，增加了覆蓋距離。

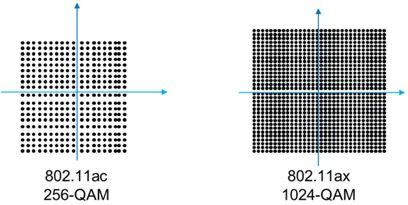

(2). 調制方式增加1024QAM，提出MCS10和MCS11這兩種高階編碼組合，單流空口吞吐量提升。802.11ac采用的256QAM，每個符號傳輸8bit數據（28=256）。802.11ax采用1024QAM，每個符號位傳輸10bit數據（210=1024）。從8到10的提升是25%，也就是相對于802.11ac來說，802.11ax的單條空間流數據吞吐量又提高了25%?？湛谕掏铝?1/(符號+保護)時間×編碼效率×調制階數×有效子載波數量=1/(12.8us+0.8us)×5/6×10×980≈600Mbit/s

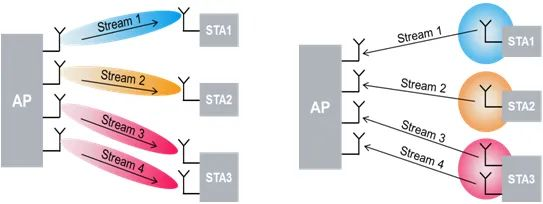

(3). 最大空間流數量8，同時引入上行MU-MIMO。相比于802.11ac協議，上行不一定再需要獨立對單個節點的數據進行傳輸，上下行都可以使用MU-MIMO模式。

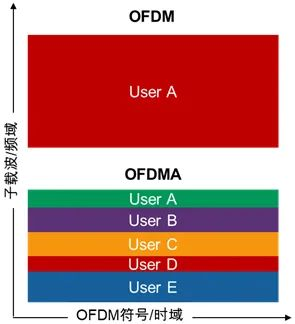

(4). 效仿3GPP LTE，11ax引入了OFDMA多址技術，將最小的子信道稱為“資源單位（Resource Unit，簡稱RU）”。不同的用戶使用不同的RU進行數據通信，從總的時頻資源上來看，每一個時間片上，有多個用戶同時發送，信道的利用率得到了提高。

(5). 802.11協議是采用載波偵聽沖突檢測（CSMA/CA）作為MAC層的協議，這表示在同一個時間只有一個無線電設備可以在網絡上進行傳輸。如果一個802.11終端檢測到另外一個802.11終端的傳輸信號(即PHY層的Header)，其會推遲傳輸。

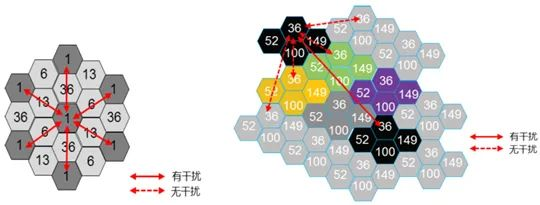

類似于WCDMA中區分基站的擾碼，802.11ax中引入了一種新的同頻傳輸識別機制，叫BSS Coloring著色機制，在PHY報文頭中添加BSS color字段對來自不同BSS的數據進行“染色”，為每個通道分配一種顏色，該顏色標識一組不互相干擾的基本服務集（BSS），接收端可以及早識別同頻傳輸干擾信號并停止接收，避免浪費收發機時間。如果顏色相同，則認為是同一BSS內的干擾信號，發送將推遲；如果顏色不同，則認為兩者之間無干擾，兩個Wi-Fi6設備可同信道同頻并行傳輸。以這種方式設計的網絡，那些具有相同顏色的信道彼此相距很遠，它們之間也不太可能會相互干擾。

(6). 協議兼容性：802.11ax要求與以往的802.11a/b/h/n/ac都進行兼容。802.11ax協議向前兼容802.11n和802.11a，因此其幀格式里面，除了數據之外的前導，包含兼容802.11n的常規前導和11ax的高效前導。常規前導包含L-STF（短訓練字段）、L-LTF（長訓練字段）和L-sig字：

1) L-STF主要用于數據同步；

2) L-LTF主要用于粗頻偏估計；

3) L-sig里面則包含一些用戶和幀的數據。L-sig一個很重要的作用就是區分常規幀和802.11ax幀，L-sig重復則表示802.11ax幀，反之則是常規幀，它還有一個重要的作用就是告訴基站發射機的編碼方式和幀長。

2. 802.11ax時域幀格式

802.11ax根據不同的用途，時域可以分為4種幀格式。這四種HE PPDU（Presentation Protocol Data Unit，表示協議數據單元）包括HE SU-PPDU（單用戶）、HE MU-PPDU（多用戶）、HE Extended Range SU-PPDU（擴展的單用戶協議）以及基于Trigger的HE PPDU。高效的前導則包含HE-SIG-A、HE-SIG-B（可選）、HE-STF和HE-LTF。其中HE-LTF主要是用來做信道估計和MIMO檢測。

單用戶的HE PPDU幀格式定義如圖4所示，與擴展的HE Extended Range SU-PPDU不同的是該格式的HE-SIG-A不會重復。

多用戶的HE PPDU幀格式定義如圖5所示，該P(yáng)PDU格式不是Trigger幀的響應，而且還應該包括一個HE-SIG-B字段。

HE Extended Range SU-PPDU幀格式如圖6所示，作為HE SU-PPDU的擴展版本，它的HE-SIG-A長度變成了以前的兩倍為16us，實際上是對HE-SIG-A做了重復。

基于Trigger的HE PPDU幀格式如圖7所示，這種格式主要作為Trigger幀的相應，與HE SU-PPDU不同的是它的HE-STF的持續時間變成了8us而非4us。

總結各字段具體的功能見表2。
