PCB的電源設計方法

發表時間:2021-02-09 10:16:23 人氣:2852

正如所有電子工程師必須知道的那樣,PCB設計起著重要作用在設計中的作用。以電源為例,PCB設計將直接影響電源的EMC性能,輸出噪聲,抗干擾能力,甚至基本功能。電源中的PCB布線與其他硬件略有不同。如何設計?


間距



對于高壓產品,行距必須是考慮到了。滿足安全要求的間距當然是最好的,但在許多情況下,間距取決于不需要或不能滿足認證要求的產品的經驗。


間距適合多寬?必須考慮生產是否能確保面板清潔,環境濕度,其他污染等。


對于電源輸入,即使板材可以保證清潔,密封,MOS管道排水管接近600V,小于1mm實際上更危險!


板邊緣元件

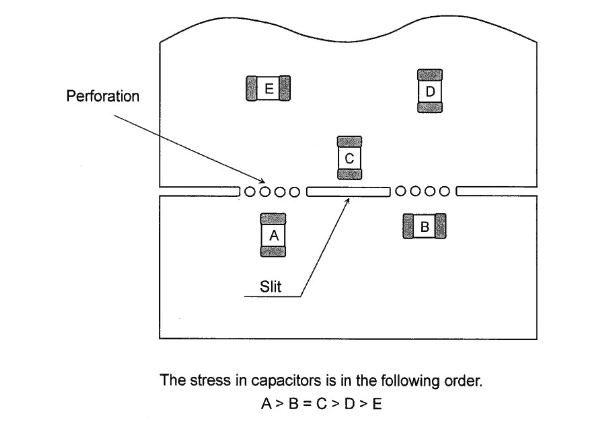

在PCB貼片電容器邊緣或其他容易損壞的器件上,放置時必須考慮PCB分線器的方向,如圖是一種多種放置方法,該設備需要對應力的大小進行比較。


PCB的電源設計方法 華強PCB


它可以可以看出,該器件應遠離并平行于分離器的邊緣,否則可能因PCB分離器而損壞。


環路區域


輸入或輸出,電源回路或信號回路是否應盡可能小。功率回路發射電磁場,這將導致差的EMI特性或大的輸出噪聲,并且如果由控制回路接收則可能導致異常。另一方面,如果功率回路面積很大,則等效寄生電感會增加,這可能會增加泄漏噪聲的峰值。


信號線


對于整個控制部分,我們應該考慮遠離電源部分。如果兩者由于其他限制而關閉,則控制線不應與電源線平行,否則可能導致電源運行異常和振蕩。

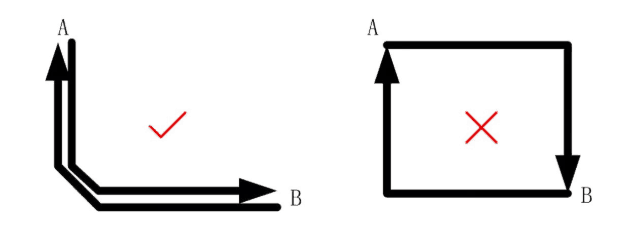

另外,如果控制線很長,應靠近前后一對線,或者兩條線應放在PCB的兩側并相互面對,以減少環路面積和避免電源部分的電磁場干擾。圖2說明了AHB兩點之間正確和錯誤的信號接線方法。


PCB的電源設計方法 華強PCB


銅傳播


有時銅是完全沒必要的,甚至應該避免。如果銅的面積足夠大并且其電壓不斷變化,一方面它可以用作天線來輻射周圍的電磁波。


另一方面手,它可以很容易地拾起噪音。銅通常只允許在靜態節點上使用,例如輸出端的“地板”節點,這相當于增加輸出電容并濾除一些噪聲信號。
