60K多pin電源通訊板PCB設計案例

發表時間：2021-06-21 09:00:24 人氣：4098

索福特科技成功完成了一款多引腳通訊板的PCB deSIgn。該板的技術參數超過60K引腳，板的布局空間緊湊?？蛻粢笤?個月內完成PCB設計(PCB deSIgn)，模擬si和PCB制造，在客戶的原理圖最終確定之前，PCB設計已經開始，相當于一邊審核原理圖，一邊修改方案進行設計，同時進行si模擬；板上小電壓大電流的電源種類多，接口種類多，速度相當快。

接口類型:SFP+、因特拉肯、QPI、PCIE3、DDR4、DDR3信號等

標準:SFF 8431、QPI 3.0、PCIe 3.0、Jesd79-4、Jesd79-3e等

速度:

1.pcie 3.0-8 Gbps；

2.pcie 2.0-5 Gbps；

3.QPI-8千兆位/秒；

4.DDR 4-2133 Mbps；

5.DMI-5 Gbps；

6.因特拉肯-12.5 Gbps/10.3125 Gbps；

7.DDR 3-1600 Mbps；

8 . serdes-10.3125 Gbps；

模擬描述:

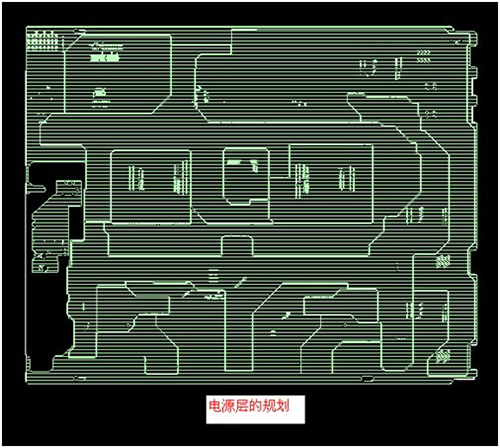

項目布局較為密集，電源種類多，信號高速，最高信號速率為12.5G，這就要求PCB布線層面規劃到位，信號質量得到保證。模擬SI確認后，最終采用介電常數相對較小的TU872SLK-sp，采用高速信號進行反鉆PCB設計；電源通道需要統籌規劃，大電流電源保證足夠的電流平面，最終滿足客戶的設計要求。

(1)DDR4部分的設計:

60K多pin電源通訊板PCB設計案例(圖1)
