金屬芯PCB材料 包括鋁PCB 銅基PCB 鐵基PCB
發表時間：2020-11-19 09:19:41 人氣：4131
金屬芯PCB材料，包括鋁PCB，銅基PCB，鐵基PCB。由于成本優勢，鋁在LED燈市場中很受歡迎。
金屬芯PCB意味著PCB的核心（基礎）材料是金屬，而不是普通的FR4/CEM1-3等目前最常用于MCPCB制造商的金屬是鋁，銅和鋼合金。鋁具有良好的傳熱和散熱能力，但相對便宜;銅具有更好的性能但相對更貴，鋼可分為普通鋼和不銹鋼。它比鋁和銅更硬，但導熱性也低于它們。人們會根據不同的應用選擇自己的基礎/核心材料。
第一個。鋁PCB
鋁PCB，也稱為鋁PCB，金屬芯PCB，mcpcb，IMS（絕緣金屬基板）。
鋁PCB有3個部分：
1.電路層（銅層）
這是印刷電路銅箔層，從1.0盎司到8盎司（35um-280um）。 Min.Trace/space 5/5mil（0.127/0.127mm）
2.Dielectric Layer（Insulated Layer）
如果原料有很好的價格和交貨時間在中國和臺灣生產的材料，我們也有很多客戶選擇Bergquist Thermal-Clad和Larid Tlam材料，嚴格滿足客戶要求生產ALPCB。
3.Substrate層（金屬層）
有4種鋁，1001,3001,5052,6063。如果沒有這個要求，我們使用5052用于高導熱率（2.0 W/mk或更高），AL1001，AL3001用于1.0 w/mk至1.5 W/mk
鋁包層PCB
可用作1層非鍍通孔（單層）通過孔鍍2+層。 LED照明，電源解決方案的理想應用。鋁包層優點包括：
降低工作溫度。
減少印刷電路板尺寸。
提高功率密度。延長芯片壽命。 >減少互連的數量。
提高產品的熱性能和機械性能。
結合功率和控制。
提高產品耐用性。
更好地利用表面貼裝技術。
加快散熱片和其他安裝硬件。
更換易碎陶瓷基板，具有更高的機械耐久性
關于價格：
價格基于LED PCB的要求
1。 PCB厚度：0.6 - 3.0mm，總厚度更多，價格更高
2。導熱系數：1.0 - 10 W/m.k，導熱系數更高，價格更高
3。材料工廠：Bergquist，Laird ETC，在美國制造，比中國貴。
第二個：銅芯PCB
銅芯PCB是銅基板+絕緣層+銅

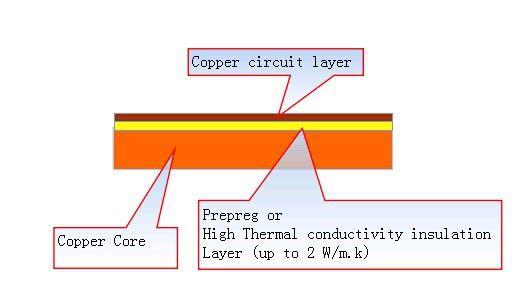

銅芯PCB堆棧
銅芯PCB是銅基板+絕緣層+銅電路層PCB，也稱為銅基板pcb銅基PCB，銅包PCB。
作為MCPCB制造商，我們?yōu)榭蛻糁圃炝烁鞣N銅芯PCB，用于大功率LED打火機（1000W +）
在LED領域，有4種類型的銅基電路板。

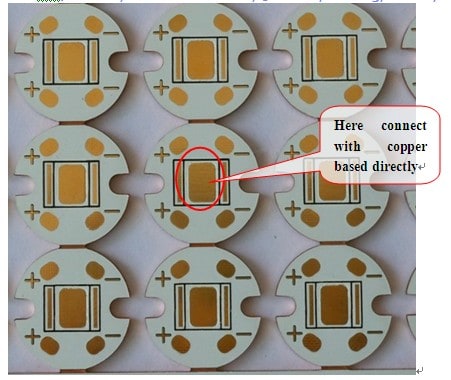

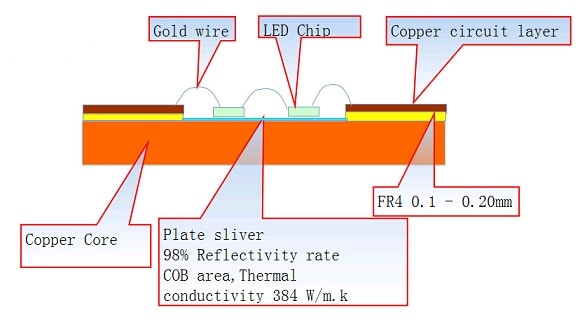

2 。 COB銅PCB（板上銅板PCB）
LED芯片直接散熱到銅基板。
銅基COB PCB

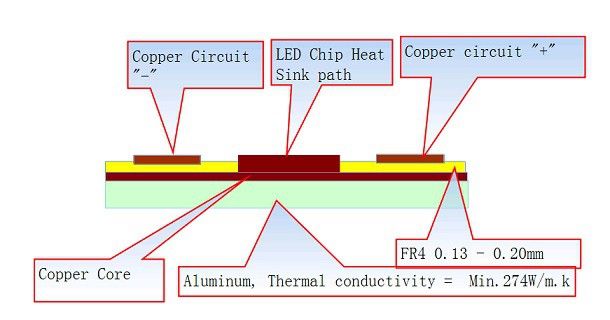

3。直接熱路徑，熱路徑焊盤下沒有介電層。
Copper-core-pcb制造商
4。直接熱路徑，無介電層，鋁銅PCB。
銅基core pcb
第三個：鐵基PCB
鐵用于基座的基于PCB的PCB材料來自特殊鋼，硅鋼等FR4或CEM1支架，可以將熱量從關鍵板組件散發出去，并散發到不太重要的區域，如金屬芯或金屬散熱器背襯。
中國PCB制造商在鐵基PCB上的專業化程度越來越高。
鐵基PCB具有金屬材料的所有功能，具有以下特點：①占用面積方便進一步的機械，采購和固定基地;
②高機械強度，適合組裝天堂電子零件的良好機械;
③Silicon-鋼是鐵磁性的，可以應用在VTR，F(xiàn)DD等微型電機上。
