去耦電容在PCB設計中有什么用?

發表時間:2020-08-31 13:36:33 人氣:4895

去耦電容在PCB設計中有什么用?

去耦電容在PCB設計中有什么用?

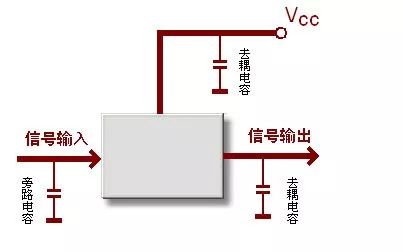

在PCB電路板中,去耦電容和旁路電容都是起到抗干擾的作用,電容所處的位置不同,稱呼就不一樣了。對于同一個電路來說,旁路電容是把輸入信號中的高頻噪聲作為濾除對象,把前級攜帶的高頻雜波濾除,而去耦(decoupling)電容也稱退耦電容,是把輸出信號的干擾作為濾除對象。去耦電容用在放大電路中不需要交流的地方,用來消除自激,使放大器穩定工作。

在共享導體的電路中,共享電源的時候,當一個器件需要對外提供輸出的時候就會同時拉低該導體的電壓,產生噪聲耦合到共享的電路中。在有噪聲的環境中,這些電磁波會在導體內感應出電壓信號,影響回路中的元件。在數位電路中,器件容易在臨界位置由于干擾而產生錯誤的信號,從而產生錯誤的動作。去耦電容可以減少以上情形的發生。

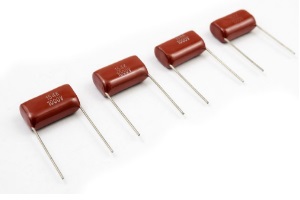

去耦電容一般都安置在元件附近的電源處,以減少布線阻抗對濾波效果的影響。去耦電容多使用瓷片電容,其數值由電壓信號最快上升和下降速度確定。

去耦電容主要是去除高頻如RF信號的干擾,干擾的進入方式是通過電磁輻射。

而實際上,芯片附近的電容還有蓄能的作用,這是第二位的。你可以把總電源看作密云水庫,我們大樓內的家家戶戶都需要供水,這時候,水不是直接來自于水庫,那樣距離太遠了,等水過來,我們已經渴的不行了。實際水是來自于大樓頂上的水塔,水塔其實是一個緩沖器的作用。如果微觀來看,高頻器件在工作的時候,其電流是不連續的,而且頻率很高,而器件VCC到總電源有一段距離,即便距離不長,在頻率很高的情況下,阻抗Z=i*wL+R,線路的電感影響也會非常大,會導致器件在需要電流的時候,不能被及時供給。而去耦電容可以彌補此不足。這也是為什么很多電路板在高頻器件VCC管腳處放置小電容的原因之一。
