PCB電路板故障測試攻略

發表時間：2024-01-10 09:35:19 人氣：3715

拿到PCB板，首要任務是進行全面的初步檢查。細致地觀察板上的每一個細節，確保沒有任何明顯的缺陷，如裂痕、短路或開路。為了確保電源與地線之間的安全性，還應檢查它們之間的電阻值是否達到安全標準。

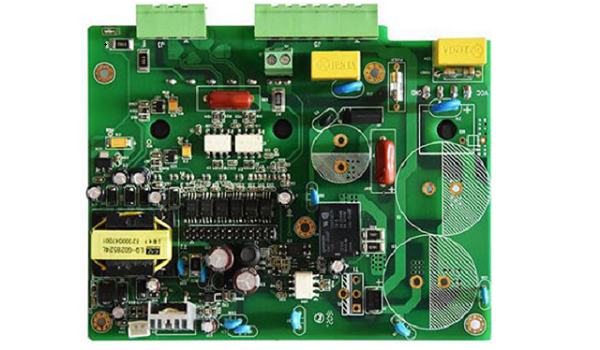

PCB電路板故障測試攻略



接下來，是緊張而有序的元件安裝環節。面對相互獨立的模塊，建議采取逐步安裝的策略。優先安裝電源部分，并立即進行電源檢測，以確保輸出電壓穩定且正常。在此過程中，推薦使用帶限流功能的可調穩壓電源，為電路提供穩定的電壓，同時避免潛在的過流風險。



隨著每個模塊的逐一安裝，每次安裝完畢后都應進行上電測試。這一步驟至關重要，它能確保每個模塊在接入電路后都能正常工作，避免因設計或安裝錯誤導致的電路損壞。



當然，即便是在最嚴謹?shù)牟僮髦?，也可能遇到電路故障。此時，就需要運用一些專業的故障排查方法。其中，測量電壓法是最常用的一種。通過檢查芯片各引腳的電壓值，以及關鍵節點的工作電壓，可以迅速定位到故障區域。信號注入法則是一種更為直接的方法，通過向輸入端注入信號，觀察輸出端的反應，從而快速找到故障點。



此外，還有一些更為直觀的故障排查手段，如觀察元件是否有物理?yè)p壞，聽電路的工作聲音是否正常，聞是否有燒焦等異味，以及用手試探器件的溫度等。這些方法雖然簡單，但卻往往能在關鍵時刻發揮出巨大的作用。



總的來說，新PCB板的檢測與故障排查是一個既需要理論知識又需要實踐經驗的過程。通過細致的觀察、嚴謹?shù)臏y(cè)試和靈活的故障排查手段，我們可以確保PCB板的每一個細節都達到最佳狀態，為后續的電路工作奠定堅實的基礎。
