pcb焊接技術

發表時間：2022-05-12 08:30:14 人氣：3158

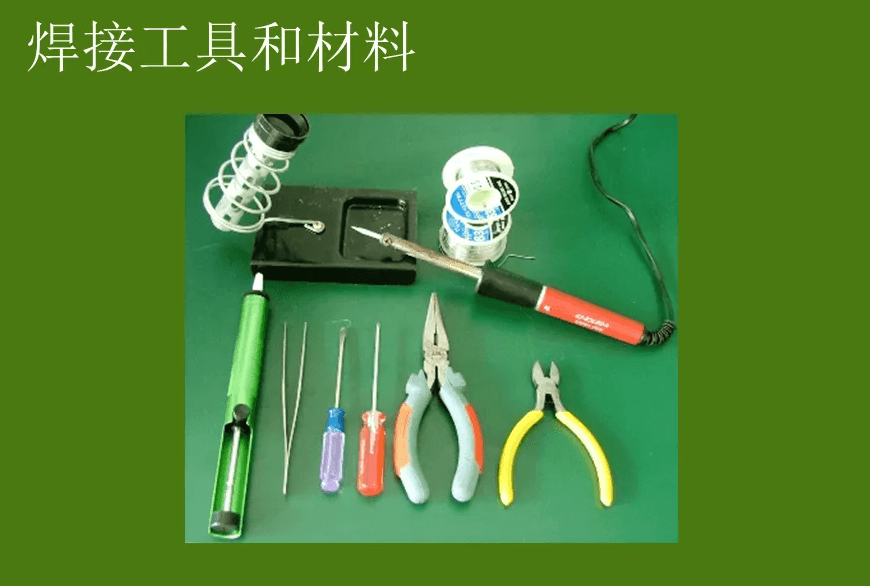

Pcb焊接技術近年來，電子工業技術的發展，我們可以注意到一個明顯的趨勢是回流焊接技術。傳統插件原則上也可以回流焊，俗稱通孔回流焊。其優點是可以同時完成所有的焊點，從而使生產成本最小化。然而，溫度敏感元件限制了回流焊的應用，無論是插件還是SMD。于是人們把注意力轉向選擇性焊接。

簡介

電路板，電路板，PCB板，選擇性焊接。對于剩余的插件，這將是一種經濟有效的焊接方法，并且它將與未來的無鉛焊接完全兼容。

通過與波峰焊的比較，可以了解選擇性焊接的工藝特點。兩者最明顯的區別是，在波峰焊中，PCB的下半部分完全浸入液態焊料中，而在選擇性焊接中，只有一些特定區域與焊料波接觸。因?yàn)镻CB本身是不良導熱介質，所以在焊接時不會加熱熔化相鄰元器件的焊點和PCB區域。焊接前必須預先使用焊劑。與波峰焊相比，助焊劑只涂在待焊PCB的下部，而不是整個PCB。另外，選擇性焊接只適用于插件的焊接。選擇性焊接是一種全新的方法，徹底了解選擇性焊接技術和設備是成功焊接的必要條件。

選擇性焊接工藝典型的選擇性焊接工藝包括：助焊劑噴涂、PCB預熱、浸焊和拖焊。





工藝

助焊劑涂層工藝 在選擇性焊接中，助焊劑涂層工藝起著重要作用。在焊接加熱和焊接結束時，助焊劑應具有足夠的活性，以防止橋接并防止 PCB 氧化。助焊劑噴涂由X/Y機械手?jǐn)y帶，將PCB經過助焊劑噴嘴，將助焊劑噴到待焊接的PCB上。助焊劑有單噴嘴噴霧、微孔噴霧、同步多點/圖案噴霧?；亓骱负笪⒉ǚ逯颠x擇最重要的是助焊劑的準確噴涂。 微孔噴射式不會污染焊點以外的區域。微點噴涂的最小焊劑點圖案直徑大于2mm，因此在PCB上沉積的焊劑位置精度為±0.5mm，以確保焊劑始終覆蓋焊接部位。噴涂助焊劑的公差由供應商提供，技術規范應規定助焊劑的用量。

選擇性焊接過程中預熱的主要目的不是降低熱應力，而是去除溶劑和預干燥助焊劑，使助焊劑在進入焊波前具有正確的粘度。在焊接過程中，預熱帶來的熱量對焊接質量的影響并不是關鍵因素。 PCB 材料的厚度、器件封裝規格和助焊劑類型決定了預熱溫度設置。在選擇性焊接中，對于預熱有不同的理論解釋?zhuān)阂恍┕に嚬こ處熣J(rèn)為PCB在助焊劑前應該預熱；另一種觀點是不需要預熱，直接進行焊接。用戶可根據具體情況安排選擇性焊接的工藝流程。
